TD-RSD X線残留応力分析装置

機能とパフォーマンス

›› 2kW高電圧発電機電力
ニッケル基合金やチタン合金など、回折ピークが弱い材料の高速かつ正確な測定を可能にします。

›› 外部循環水冷却
長時間の連続動作が可能で、自動応力等高線マッピングなどのタスクに適しています。

›› コリメータ径は0.1mmから
微小領域の測定が可能です。

›› 高速測定
測定ポイントごとに2〜4分（鋼の場合）。

›› 工作機械グレードのガイドレール

›› 金属部品の残留応力測定や残留オーステナイト分析に適用可能

›› 製品は残留応力解析基準に準拠しています ASTM E915-21、EN 15305-2008、および GB/T 7704-2017。

›› 安全インターロック付きの完全に密閉された鉛ガラス保護カバー寸法はカスタマイズ可能です。GB/T 18871-2002の電離放射線防護および放射線安全に関する基本要件に準拠しています。

ユーザーフレンドリーなソフトウェア
中国語版の残留応力測定・解析ソフトウェアは、線形フィッティング法と楕円フィッティング法の両方をサポートしています。せん断応力ゼロを仮定しない完全な応力方程式と楕円フィッティング法を採用することで、法線応力値とせん断応力値を同時に測定できます。各測定では9つ以上のψ角を使用します。ピークプロファイルフィッティングには、ガウス、ローレンツ、ピアソンVII、放物線などが含まれます。測定結果には、法線応力値、せん断応力値、ピーク強度、積分幅、半値幅（FWHM）などの情報を同時に表示できます。

ゴニオメーターと付属品：

• 完全に自動化されたコンピュータ制御システムで、傾斜方式と側面傾斜方式の両方に対応し、同時ロッキング機能を備えています。

• 2θ角度測定範囲: 105°～170°、ψ角度範囲: -57°～+57°、ψロッキング角度範囲: 0～±8°(設定可能)。

• 応力測定精度および再現性（応力のない鉄粉を使用）：5 回の連続測定による応力値の標準偏差は ±5 MPa 未満です。

• Z 軸の移動範囲は 500 mm 以上で、大型ワークピースの実験室測定に適しています。

• レーザー変位センサは、ワーク上の測定位置を示し、回折面の高さを決定するため、迅速な位置決めを可能にします。

三軸サンプルステージ：

• 応力マッピングを自動的に実行し、主応力とその方向を測定し、1 回の露出でオーステナイト含有量の測定を実現します。

• サンプルステージ回転範囲: 0～±180°。

• 手動/自動X/Y軸マッピングプラットフォーム（300 mm × 200 mm）を装備。

検出器：
シリコンストリップ技術を用いた高速エリアアレイ光子計数検出器。X線直接検出に使用します。640チャンネルのシリコンストリップラインアレイを搭載し、総計数率は1×10⁹ cpsと極めて低く、計数飽和を回避します。対称的に設置され、コンパクトサイズ、高速、高感度を誇ります。

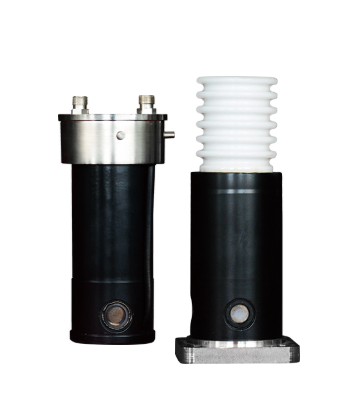

X線管：
密閉型自己循環冷却システムを内蔵した微細焦点セラミックX線管。24時間365日連続X線運転に対応します。自動過熱保護機能も搭載。Cr、Cu、Mn、Co、V、Ti、Fe、Moなど、多様なターゲット材料に対応可能です。
