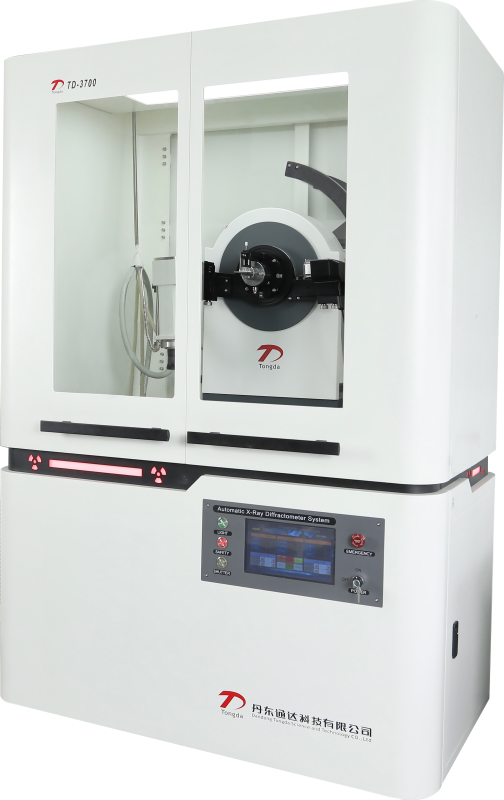

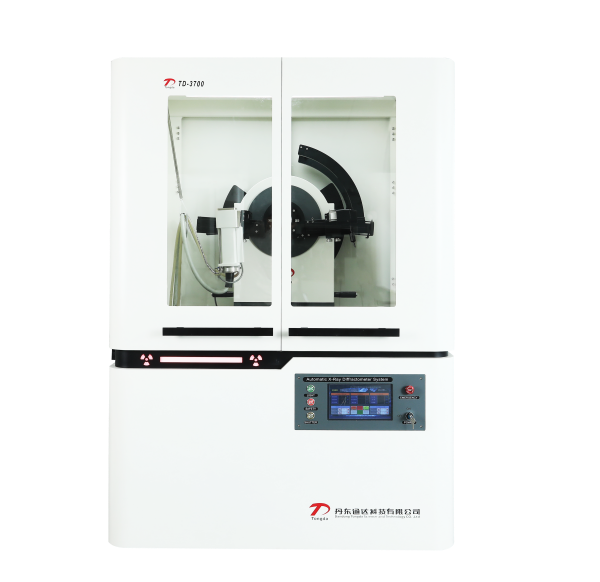

以下は、操作手順と主な注意事項の概要です。TD-3700 X線回折計:

操作手順

1. 起動準備

適切なテスト環境を確保するために、実験室のエアコンと排気ファンをオンにします。

機器に安定した電力を供給するために、電圧安定装置を正しい順序（最初に入力、次に出力）で起動します。

機器に水冷システムが装備されている場合は、それをオンにします。冷却装置を適切な温度（例：25℃）に設定します。°C) 冷却水の入口バルブと出口バルブをチェックして、適切な循環を確保します。

2. 機器のキャリブレーションとブランクスキャン

電源を入れるX線回折計。回折角表示がアクティブになります。

計器のドアを閉め、必要に応じてキーを指定された位置に回します。これにより、電圧と電流がプリセット値（例：私25度の角度°（電圧30kV、電流10mA。実際の値は機器や実験要件によって異なる場合があります）。すべてのパラメータが正常であることを確認します。

機器のキャリブレーション専用のコンピュータソフトウェアを開きます。キャリブレーション中は、X線源の波長やスキャン速度など、すべてのパラメータが正しく設定されていることを確認してください。

キャリブレーションが完了したら、ブランクスキャンを実行して、迷走信号が実験結果に干渉しないことを確認します。

3. サンプルの準備とロード

実験要件に従ってサンプルを調製します。サンプルは固体粉末または結晶で、均質性と適切な粒子サイズを確保する必要があります。

表面が平らであることを確認しながら、サンプルをサンプルステージ上に均等に置きます。

4. 実験操作とデータ取得

コンピュータ ソフトウェアで適切なスキャン範囲とステップ サイズを設定し、回折パターンが目的の角度範囲をカバーするようにします。

X線発生装置を起動してスキャンを開始します。スキャン中、X線がサンプルに照射され、サンプルの格子構造に応じて回折角が変化します。

ソフトウェアでリアルタイムデータを観察し、回折パターンを記録します。スキャンが完了したら、コンピューターソフトウェアを使用して回折パターンを分析します。

5. データ分析と解釈

ピーク位置分析: 回折パターンのピーク位置を観察し、ブラッグの法則などの式を使用して格子パラメータと結晶構造情報を計算します。

ピーク面積分析: ピーク面積を測定することで、物質の相対含有量または結晶欠陥の程度を決定します。

分析結果を既知のデータベースと比較して、サンプルの化学組成と相成分を特定します。

予防

1. 安全な操作

オペレーターは専門的なトレーニングを受け、TD-3700 X 線回折計の操作手順と注意事項を熟知している必要があります。

操作前に、機器の筐体が損傷していないことを確認し、鉛ガラス保護シールドにひび割れがないか検査し、ドアシールが外れていないことを確認してください。

作業者は、個人用放射線量計、保護メガネ（レンズに含まれる鉛当量 0.5 mm 以上）、長袖の白衣、手袋、その他の保護具を着用する必要があります。

装置の運転中はドアを閉めてください。カメラ監視システムを使用してサンプルを観察してください。装置の運転中は保護カバーを開けることは固く禁じられています。

装置の動作表示灯が赤から緑に変わった後、一定時間（たとえば 5 分）待ってからチャンバーのドアを開け、X 線管の動作が停止したことを確認します。

2. 実験環境

研究室に安定した信頼性の高い電源が確保されていることを確認し、機器のためのクリーンな環境を維持します。

滑ったり機器に誤って接触したりしないように、床を乾燥した状態に保ち、散らかったものを置かないようにしてください。

X 線回折実験は、結果に影響を与える外部干渉を避けるために、乾燥した清潔な実験室環境で実施する必要があります。

3. 機器のメンテナンス

すべてのコンポーネントを定期的に点検し、メンテナンスするX線回折計ガイドレールの潤滑、冷却タンク内の脱イオン水の交換など、適切な動作と精度を確保するためのメンテナンスを実施します。

機器が長時間（例えば4時間）連続して作動する場合は、冷却のために停止し、冷却水の温度を適切な範囲（例えば20℃）に維持する必要があります。±2°C)。

設備メンテナンス時は安全確保のため2人体制を厳守します。

4. 実験的な運用基準

結果に影響を与えないように、実験パラメータを恣意的に変更しないでください。

使用後は、すぐに機器の電源とコンピュータソフトウェアをオフにし、実験室環境を清掃してください。

試料調製中は、結晶粉末の粒子サイズを制御してください。不純物の混入を避けるため、適切な粉砕器具（例：メノウ乳鉢）を使用してください。

試料ステージに素手で触れることは禁止されています。試料をセットする際は、必ず静電気防止ピンセットなどの工具を使用してください。

5. 緊急対応

装置から異常音が聞こえたり、オゾン臭が検知された場合は、直ちに赤色の緊急停止ボタンを押し、主電源を切り、放射線封じ込め区域外へ避難してください。

実験室の放射線量レベルを定期的に監視し、記録します。

放射線事故緊急時対応計画を策定し、定期的にシミュレーション訓練を実施します。

ご注意くださいTD-3700 X線回折計特定の操作上の詳細や注意事項が記載されている場合があります。そのため、実際に操作する前に機器のマニュアルをよく読み、メーカーが提供する操作ガイドラインと安全に関する推奨事項に従うことをお勧めします。
